Home Abaco dei ponti termici

Per progettisti, termotecnici e direzione lavori

Il cappotto termico che risolve anche i nodi. E la risposta alla condensa.

Stai progettando un cappotto? Fallo con ECO 2 e il problema dei nodi è già risolto. Un rivestimento termoisolante da pochi millimetri per tutto l'edificio, con i ponti termici di mazzetta, balcone, cassonetto e pilastro già calcolati. E per l'aria interna una VMC con recupero di calore, che porta fuori l'umidità da cui nascono condensa e muffa.

Vuoi maggiori informazioni su ECO 2, sulla VMC o sull'abaco?

Lascia i tuoi dati: ti ricontattiamo noi, e intanto scarichi l'abaco dei nodi della tua muratura.

Clicca qui e lascia i tuoi dati

Perché si forma la muffa

Muffa e condensa hanno due cause. Le copriamo entrambe.

1

Superfici fredde nei nodi

Dove l'isolamento si interrompe — mazzetta, sottobalcone, cassonetto, pilastro — la parete interna resta fredda: è il ponte termico. Lì il vapore condensa e la verifica igrometrica non passa.

2

Aria interna troppo umida

Cucina, docce, respirazione: senza un ricambio d'aria costante l'umidità resta in casa e si deposita sulle superfici più fredde, a partire dagli angoli alti.

Le soluzioni BRANDOLINI

Il cappotto per tutto l'involucro, la VMC per l'aria

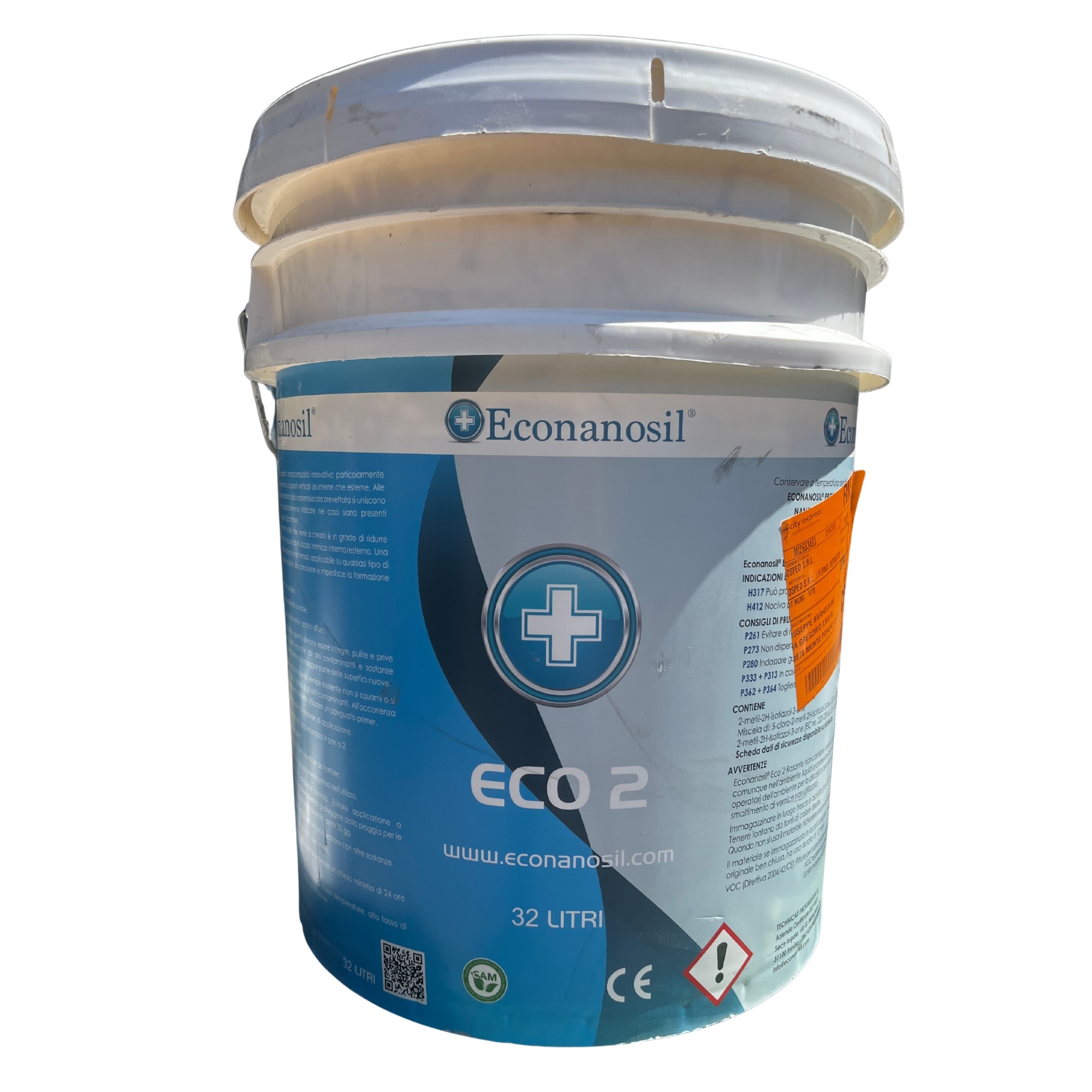

Latta da 32 litri di ECONANOSIL ECO 2

Cappotto termico · ponti termici

ECO 2: il cappotto in millimetri, con i nodi già risolti

  • Un solo strato per tutto l'edificio: lo stesso rivestimento isola la facciata ed entra nei nodi — mazzetta, balcone, cassonetto, pilastro.
  • Nodi già calcolati agli elementi finiti: Ψ e fRsi prima e dopo ECO 2, nell'abaco.
  • λ10,dry dichiarato dal fabbricante in DoP: 0,0019 W/(m·K) (EN 1745) · reazione al fuoco A2-s1,d0.
  • Niente pannelli da sagomare, niente tasselli da computare come ponti termici.
Da 2 a 10 mm lo stesso strato isola la facciata ed entra nei nodi
VMC monostanza: i componenti e lo scambiatore in ceramica

Condensa · qualità dell'aria

VMC con recupero di calore: l'umidità esce, il calore resta

  • Ricambia l'aria della stanza e porta fuori l'umidità che, sulle superfici fredde, diventa condensa e muffa.
  • Cicli alterni con una sola ventola reversibile: lo scambiatore in ceramica trattiene il calore dell'aria in uscita e lo cede a quella in entrata.
  • Monostanza, a parete: foro Ø 160 mm in murature da 283 a 700 mm, nessuna canalizzazione.
  • Sensore di umidità di serie: oltre la soglia impostata passa da sola alla massima velocità · sensori di temperatura e luce · portate da 18 a 40 m³/h · telecomando.
Recupero di calore 89% valore dichiarato dal costruttore

Insieme, le due leve del progettista: superfici più calde nei nodi e aria meno umida. È così che alla muffa si tolgono le condizioni di cui ha bisogno per formarsi.

Per il capitolato

Voce di capitolato VMC

Tre voci pronte da copiare: la fornitura, la fornitura con la posa, e la canalina oltre i primi 5 metri.

BRANDOLINI-VMC-F · cad.Fornitura di VMC monostanza con recupero di calore

Fornitura di unità VMC monostanza a flussi alternati con recupero di calore, a parete in foro passante Ø 160 mm, per murature da 283 a 700 mm. Composta da:

  • tubo passante in PVC Ø 160 mm, lunghezza 700 mm;
  • scambiatore rigenerativo in ceramica;
  • ventilatore reversibile con motore DC-EC a bassissimo consumo, 5 velocità impostabili da 18 a 40 m³/h;
  • filtri G3 (F5 a richiesta) con sistema di controllo dei filtri;
  • sensore di umidità relativa a bordo macchina, con passaggio automatico alla massima velocità in estrazione al superamento della soglia impostata; sensori di temperatura e luminosità per il funzionamento automatico;
  • telecomando a infrarossi;
  • bus di comunicazione RS485 per la sincronizzazione via cavo di più unità, e uscita per il collegamento a sensori esterni del costruttore;
  • griglia esterna in gomma con rete anti-insetti, montabile dall’esterno oppure inserita dall’interno dove la facciata non è raggiungibile;
  • pannello interno in ABS con sportello in policarbonato.

Prestazioni: portata 18–40 m³/h; recupero di calore 89% (valore dichiarato dal costruttore); pressione sonora a 3 m 16 dB(A) alla velocità minima; potenza assorbita inferiore a 5 W; alimentazione 230 V; classe SEC A+; peso 3,3 kg; marcatura CE. Vortice VORT HRW 40 MONO EVO HCS, codice articolo 12437, o equivalente.

BRANDOLINI-VMC-FP · cad.Fornitura e posa in opera di VMC monostanza con recupero di calore

Come da voce BRANDOLINI-VMC-F, compresi:

  • carotaggio del foro passante Ø 160 mm con leggera pendenza verso l’esterno;
  • inserimento del tubo nel foro e alloggiamento dell’unità ventilante al suo interno;
  • posa della griglia esterna (dall’esterno, oppure dall’interno dove la facciata non è raggiungibile) e del pannello interno;
  • collegamento elettrico con cavo e spina, posato in canalina esterna fino alla presa esistente più vicina, per i primi 5 m;
  • messa in funzione e configurazione.

Esclusi: canalina oltre i primi 5 m (voce BRANDOLINI-VMC-EL), ripristini murari e finiture.

BRANDOLINI-VMC-EL · mCanalina esterna con cavo oltre i primi 5 m

Fornitura e posa di cavo di alimentazione in canalina in PVC a vista, fino alla presa esistente più vicina, per la parte eccedente i primi 5 m compresi nella voce BRANDOLINI-VMC-FP. Compresi canalina, curve, raccordi e accessori di fissaggio. Misurata al metro lineare.

Hai un progetto o un nodo da valutare?

Scrivici o chiamaci: lo guardiamo insieme. Per ECO 2 puoi chiedere direttamente il prezzo per il tuo cantiere.

Richiedi informazioni Richiedi prezzo ECO 2 info@brandolini.io +39 393 877 4348
